MATLAB(三) 图像处理–形态学
形态学处理
二值形态学
1. 结构元素的构造与分解
Se=strel(shape,parameters);
如以下语句可以构造一个正方形结构元素：
se=strel('rectangle',[3 3]);
结构元素为：
结构元分解：
结构元B可描述为结构元B1和B2的膨胀：
B=B1膨胀B2
比如由5*5的全是1的结构元素可分解为值为1的5元素行矩阵和值为1的5元素列矩阵，结构元素的分解能获得速度提升。
2.腐蚀与膨胀
腐蚀：
J = imerode(I,SE);
膨胀：
J = imdilate(I,SE)
3.开操作与闭操作
开操作：
J = imopen(I,SE)
开操作即为先对图像进行腐蚀操作，在对图像进行膨胀操作
作用：去除所有不能包含结构元的部分，平滑目标轮廓，断开细的连接部分，去掉细的突出
闭操作：
J = imclose(I,SE)
闭操作即为先对图像进行膨胀操作，在对图像进行腐蚀操作
作用：平滑目标的轮廓，并且连接窄的断裂并填满细长的“港湾”，填满闭结构元小的洞。
4.形态学滤波器
不同顺序（不同结构元大小，不同次数）运用腐蚀膨胀、开闭操作。
5.击中或击不中变换
BW2 = bwhitmiss(BW,SE1,SE2);
6.二值图像的形态学变换
g=bwmorph(f,opration,n);
bwmorph函数可以执行许多以膨胀、腐蚀为基础的形态学操作,operation是指定的所希望运算的字符串，n是重复次数，默认为1,可以是Inf.
可进行操作包括细化，粗化，骨架，剪裁等等
7.形态学操作
BW2 = bwareaopen(BW,P)
删除二值图像BW中面积小于P的对象，默认情况下使用8邻域。
IM2 = imclearborder(IM);
删除和图像边界相连的对象。若IM是二值图，imclearborder将删除和图像边界相连的对象。默认情况conn=8。
BW2 = bwulterode(BW)
BW2 = imfill(BW,'holes')
IM = imreconstruct(marker,mask);
通过重建开操作:对图像先进行腐蚀操作，利用腐蚀的图像作为标记，利用原图像作为模板，进行重建。
灰度形态学
1.膨胀与腐蚀
二值形态学腐蚀膨胀定义的扩展。
腐蚀：小于结构元的峰顶将被削除
膨胀：小于结构元的谷底将被弥合
2.开操作与闭操作
二值形态学开操作闭操作定义的扩展。
开操作：先腐蚀，后膨胀
闭操作：先膨胀，后腐蚀
3.形态学图像平滑
先开操作，再闭操作
可以减少或去除人为亮和暗的因素或噪声。
4.顶帽操作与底帽操作

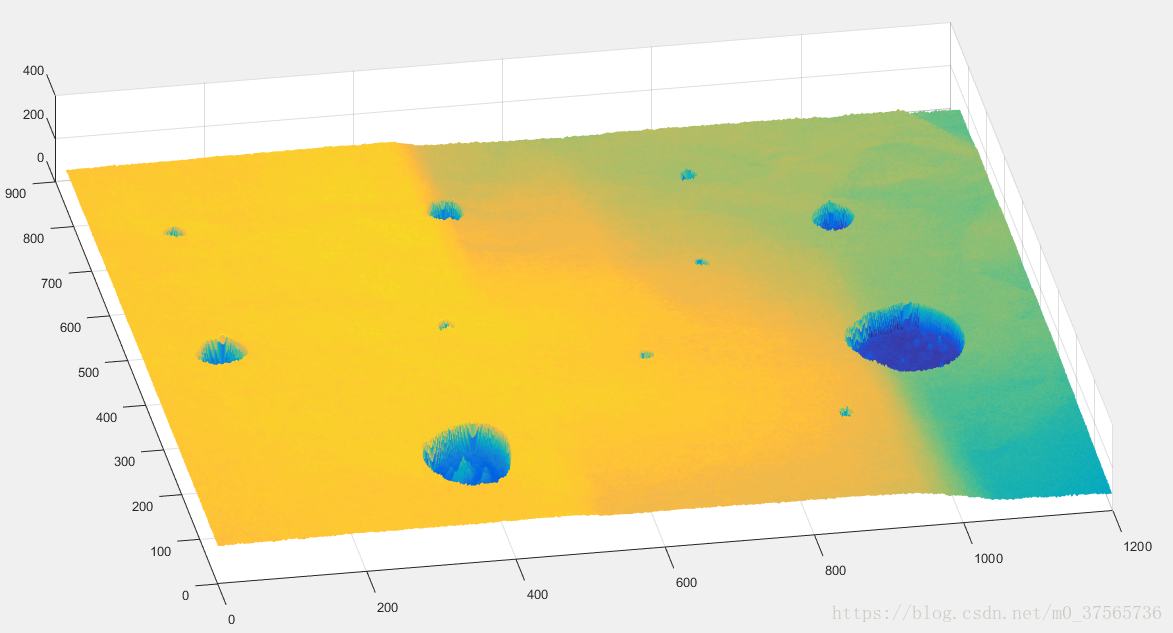

顶帽操作：
J = imtophat(I,SE)
原图像减去图像开操作结果，去除图像暗部，突出亮部细节

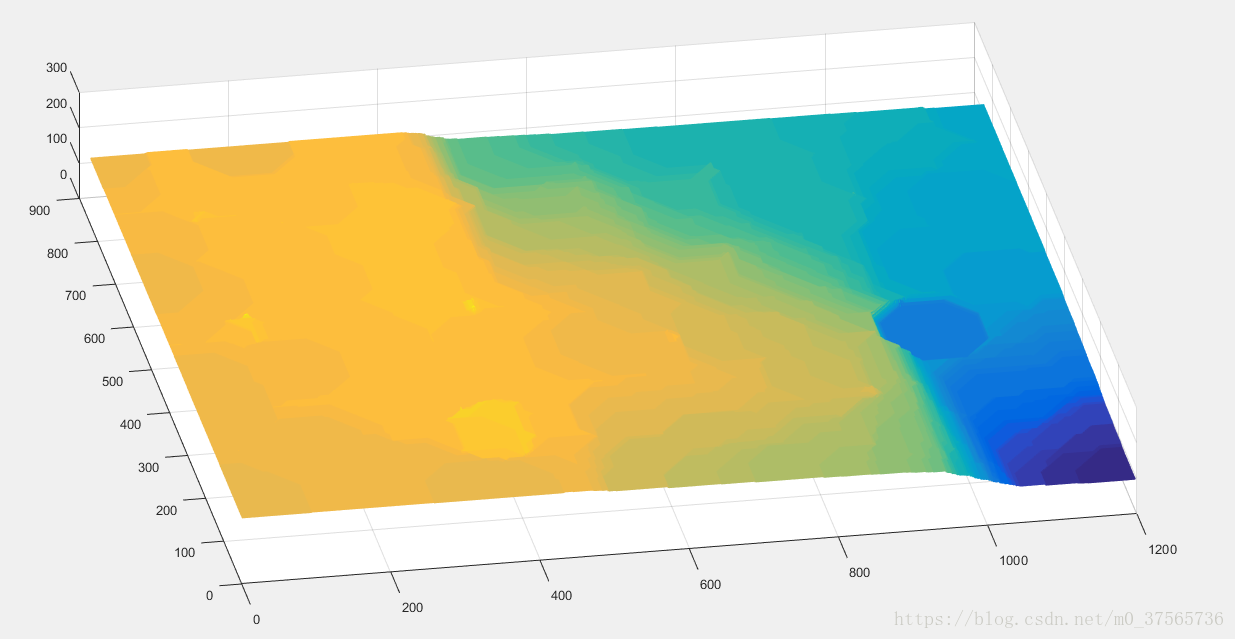

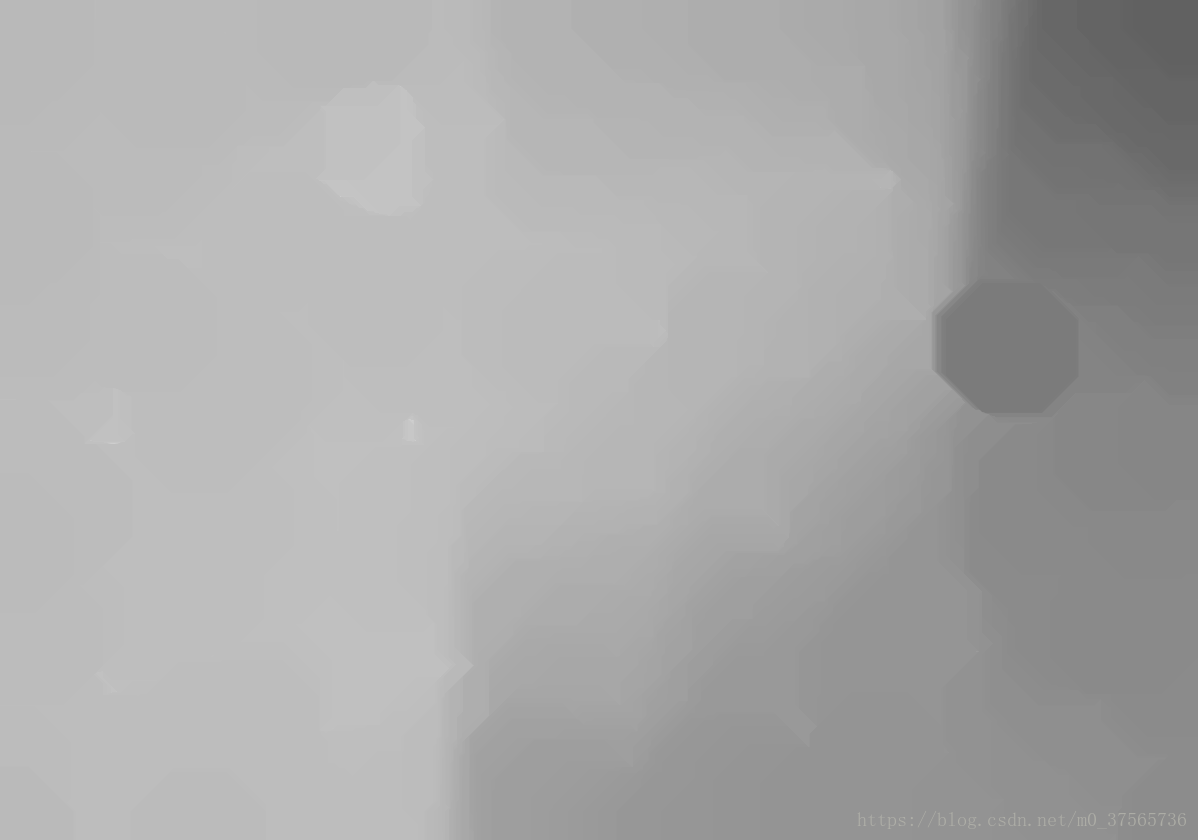

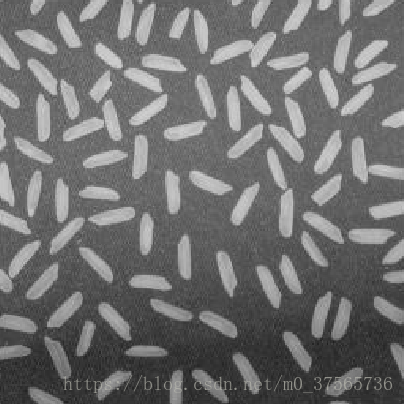

开操作：

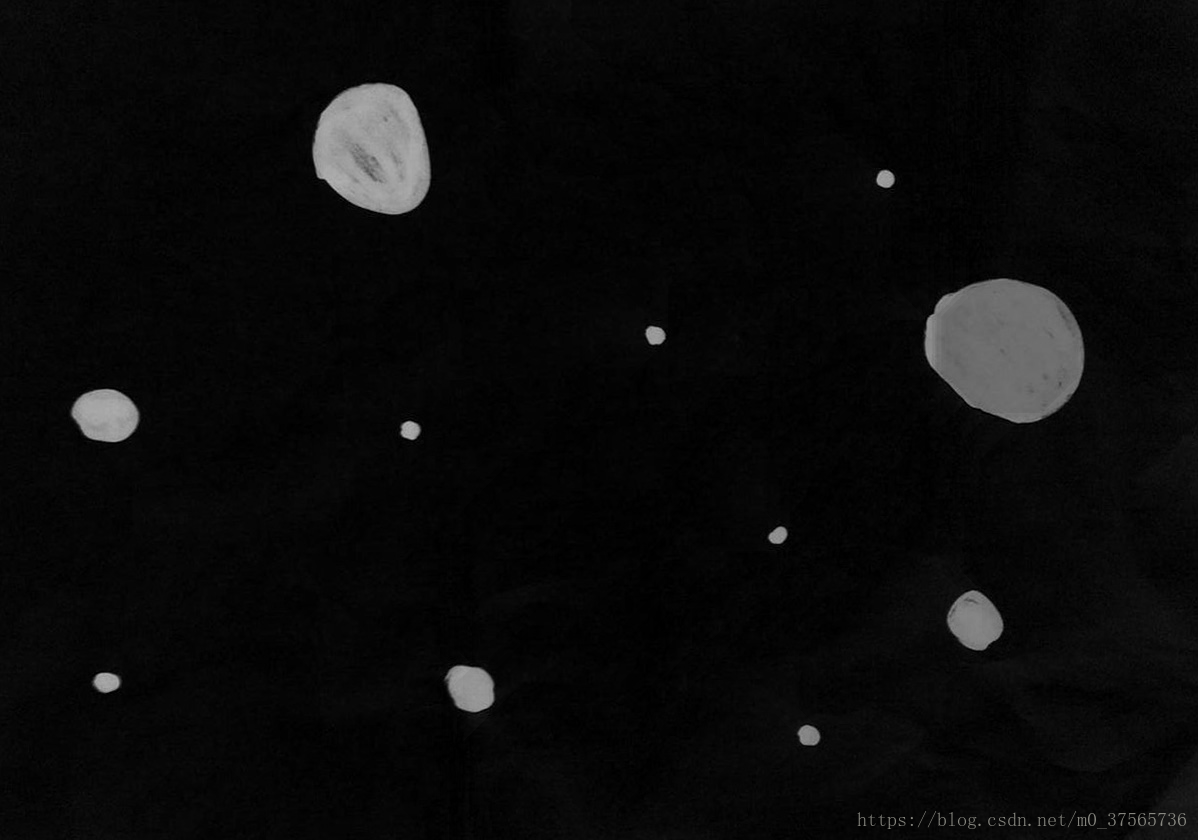

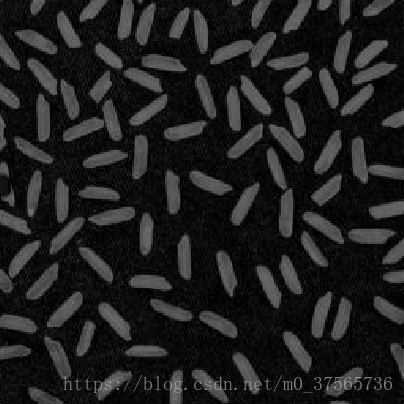

最终结果：
底帽操作：
J = imbothat(I,SE)
原图像减去图像闭操作结果，去除图像亮部，突出暗部细节

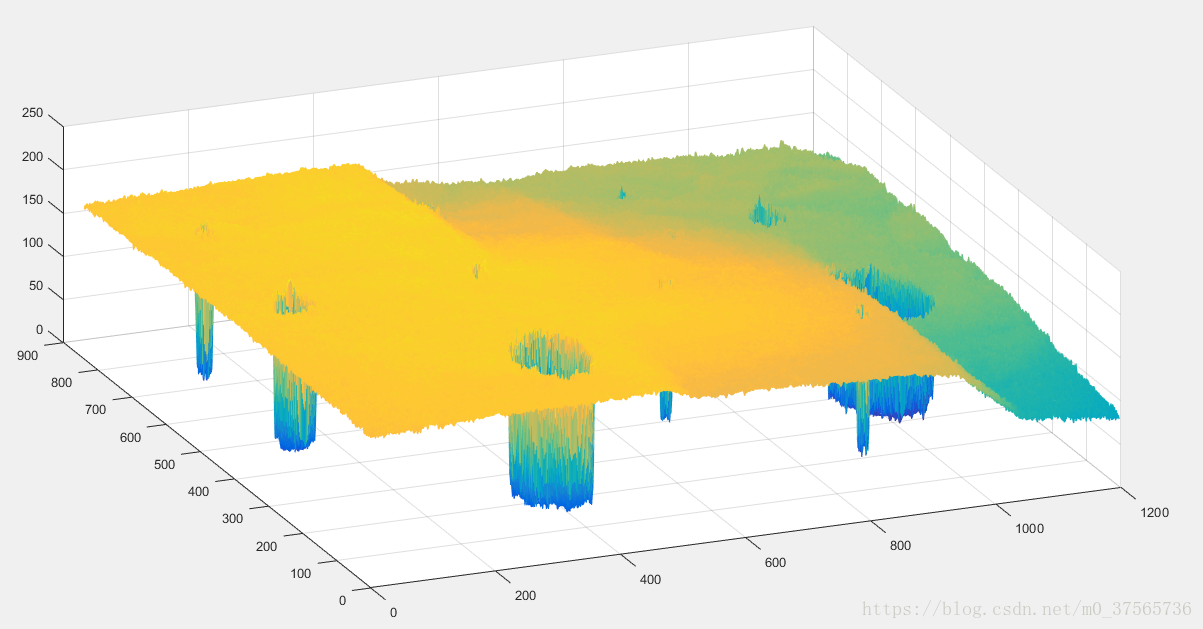

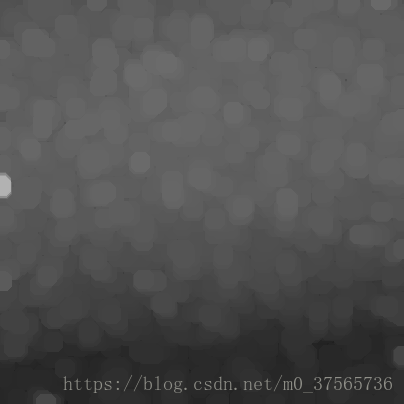

闭操作：

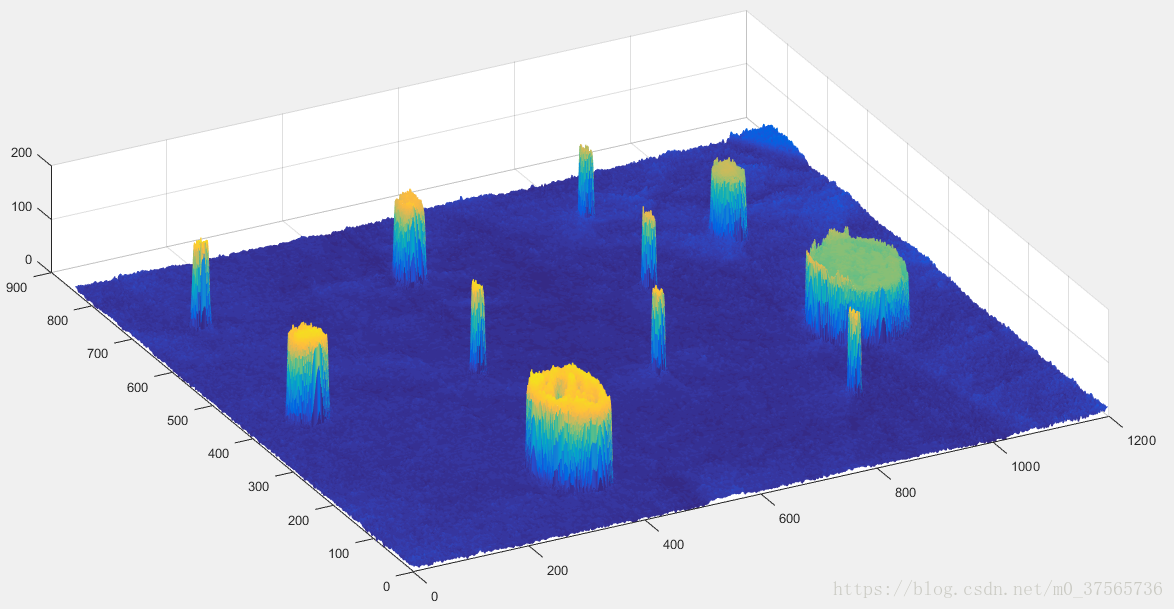

最终结果：
5.纹理分割

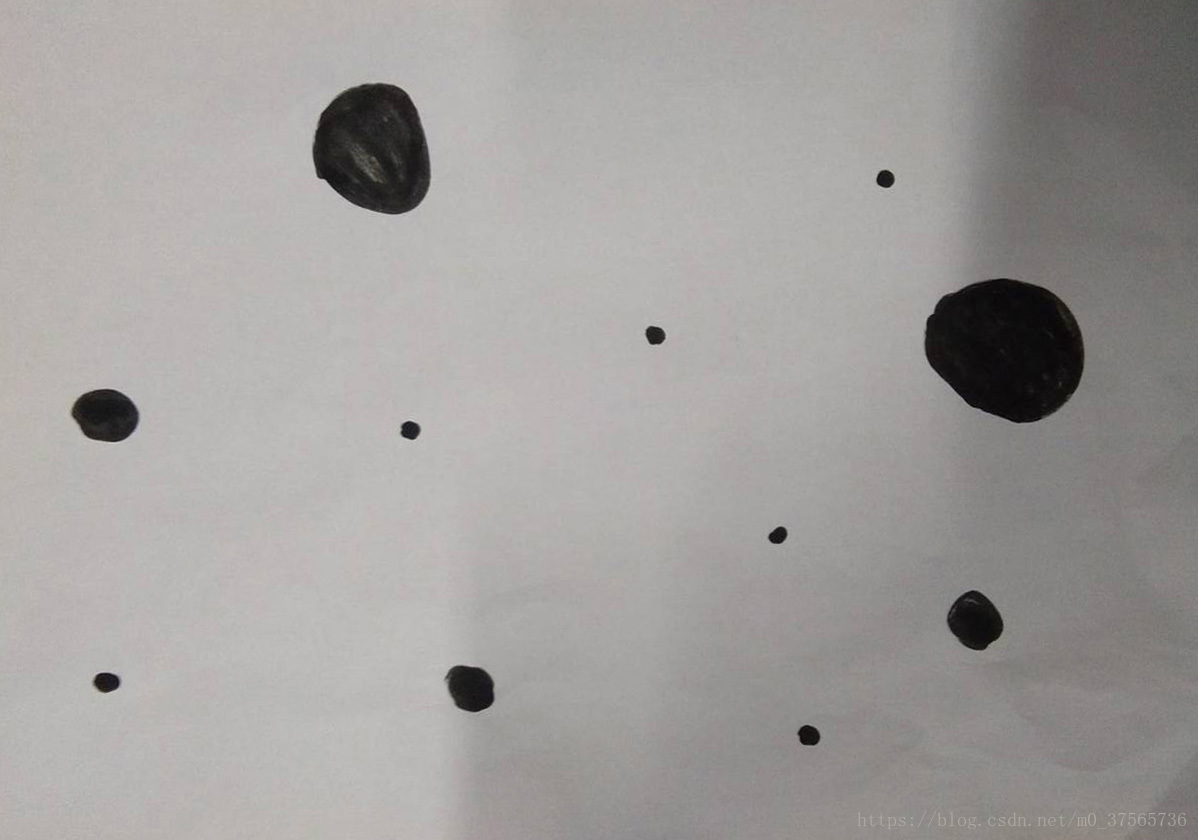

6.粒度测定
7.形态学图像梯度
膨胀结果减去腐蚀的结果，是图像局部灰度变化的一种度量,它使输入图像中灰度级的跃变更加明显。
